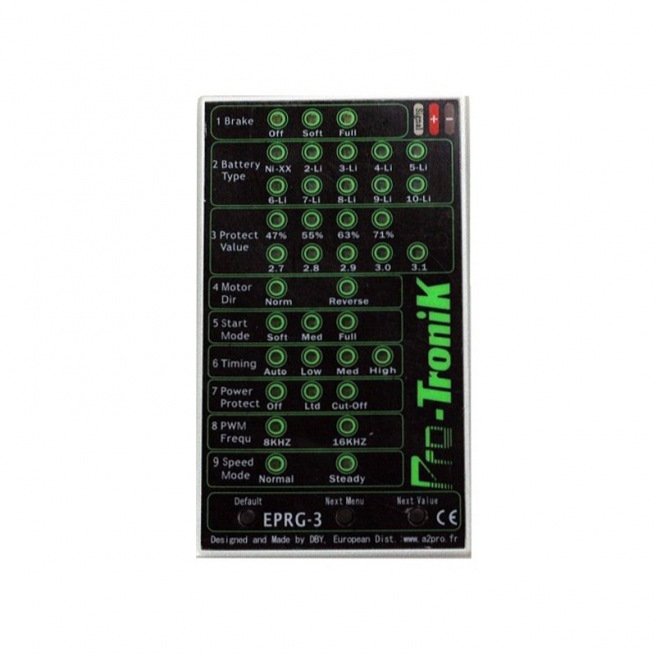

Carte de programmation E-PRG-3 pour contrôleurs Pro-Tronik

Carte de programmation E-PRG-3 pour tous les contrôleurs brushless de la marque Pro-Tronik

Simple à utiliser, cette carte vous permet notamment de programmer le type de batteries, la tension de coupure, le frein, le sens de rotation du moteur, le timing, …

La carte E-PRG-3 est indispensable pour effectuer les réglages de vos variateurs Pro-Tronik.

La carte EPGR-3 Pro-Tronik est alimentée directement à partir de la tension que lui fournit le variateur qui est lui-même connecté. Aucune source d'alimentation externe n'est nécessaire pour alimenter cette carte E-PGR-3 car seule la batterie de propulsion, connectée au contrôleur à programmer, suffit pour l’alimenter.

Ce système fonctionne pour les contrôleurs équipés d'un circuit BEC (PM10A/20A/30A/40A), mais également pour ceux qui n'en sont pas équipés (PM60A, PM70A, PM80A OPTO et PM120A OPTO).

Les paramètres de réglages disponibles sont :

Frein : Off / Moyen / On ( Par défaut : Off )

Type de batterie : Nixx / LiPo 2 à 8S.

Seuil de coupure moteur sur batterie faible : 47/55/63/71 % (Nixx) ou 2,7/2,8/2,9/3,0/3,1 V (LiPo).

Coupure moteur : Off / Limitation de puissance / Coupure brutale (Par défaut :  limitation ).

Sens de rotation : Normal / Inverse ( Par défaut : normal ).

Démarrage : Doux / Moyen / Normal (Par défaut : moyen ).

Timing : Auto / Faible / Moyen / Fort ( Par défaut : auto ).

Fréquence de découpage : 8 / 16 kHz ( Par défaut : 8 kHz ).

La notice est disponible en bas de la page.

Comment utiliser la carte E-PRG-3 ?

1. Connectez le cordon de servo de votre variateur sur le connecteur de programmation de la carte en respectant la position des fils indiquée par le code de couleurs (voir schéma dans la notice). Pour les variateurs PM60A, PM70A et PM80A OPTO uniquement, connectez le second cordon type servo plus court.
2. Connectez la batterie sur le variateur en veillant bien à ne pas provoquer d'inversion de polarité.
3. Après un court instant, vous entendez un signal sonore vous indiquant que le dialogue entre la carte et le variateur est correctement établi. Dès cette liaison effectuée, vous pouvez :

 - Vérifier facilement l'état de programmation de votre variateur : la carte EPGR-3 lit l'état de programmation de votre variateur et vous en informe par l'affichage de Leds rouges dans les zones de paramètres correspondant.

- Modifier les paramètres de votre variateur. Les Leds rouges de la carte indiquent les valeurs actuelles de chaque paramètre.

Comment modifier les paramètres ?

1. Sélectionnez le paramètre à modifier parmi les huit disponibles avec le bouton NEXT / MENU : la Led du paramètre concerné clignote.
2. Changer la valeur du paramètre sélectionné avec le bouton NEXT / VALUE.
3. Pour mémoriser votre choix et passer au paramètre suivant, pressez simplement sur NEXT / MENU.
4. Respectez les étapes 5 à 7 pour les autres paramètres à modifier.
5. Lorsque vous avez terminé, débranchez la batterie.
