Interrupteur magnétique MPS010 pour réception RC – SkyRC

Un interrupteur sans contact pour votre installation RC

Le SkyRC MPS010 permet d’allumer et d’éteindre l’alimentation de la réception de votre modèle radiocommandé sans utiliser d’interrupteur mécanique traditionnel.

Installé à l’intérieur du modèle, il suffit d’approcher l’aimant fourni de sa zone sensible pour commander l’alimentation. Une solution particulièrement pratique lorsque l’électronique est intégrée dans le fuselage ou difficilement accessible.

Activation magnétique simple et rapide

Pour mettre l’installation sous tension, placez l’aimant à environ 1 à 1,5 cm au-dessus de la LED. L’interrupteur s’active et la LED verte s’allume pour confirmer que la sortie est alimentée.

Pour couper l’alimentation, passez à nouveau l’aimant au-dessus de la même zone. Lorsque la LED verte s’éteint, la sortie n’est plus alimentée.

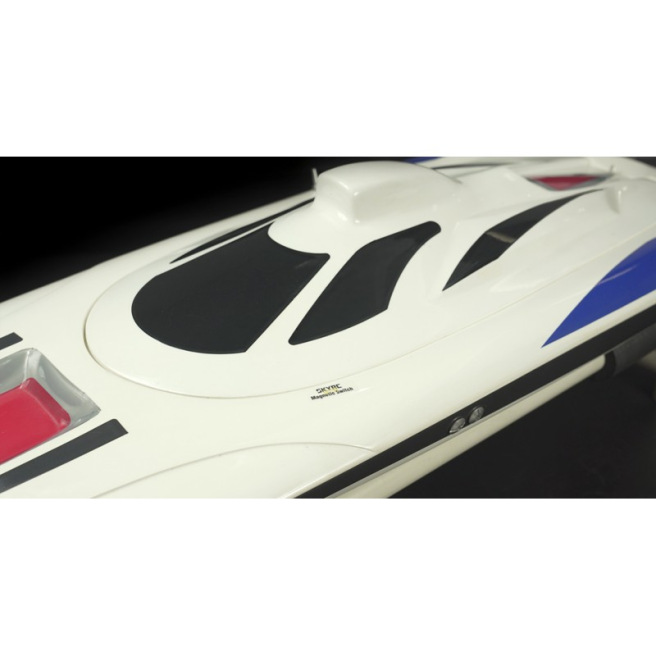

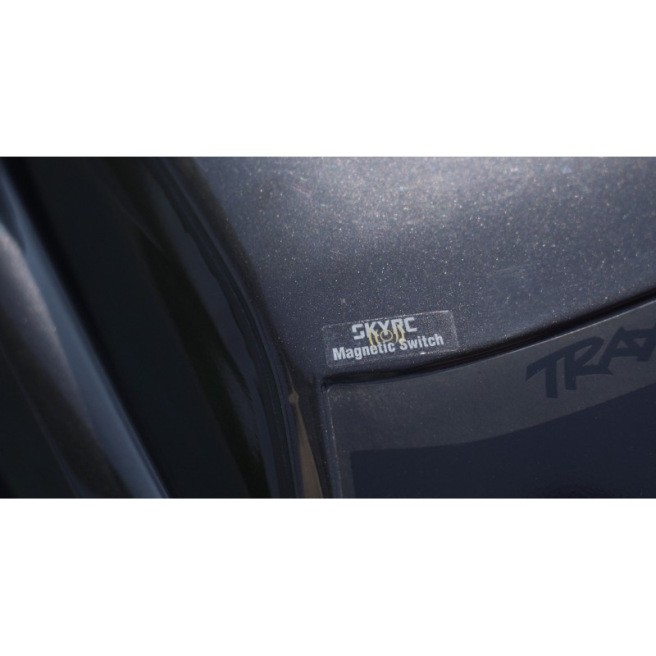

L’autocollant de localisation fourni permet de repérer facilement depuis l’extérieur du modèle l’emplacement où positionner l’aimant.

Jusqu’à 7 A en continu

Le MPS010 fonctionne avec une tension d’alimentation comprise entre 3 et 13 V DC et supporte un courant de sortie maximal de 7 A en continu, avec des pointes pouvant atteindre 10 A.

Lorsque sa sortie est coupée, sa consommation au repos reste inférieure à 5 µA. Lorsque la sortie est active, elle est annoncée à moins de 3,5 mA.

Mémoire après une brève coupure d’alimentation

Le MPS010 dispose également d’une fonction de mémorisation de son état.

Si son alimentation est interrompue puis rétablie dans un délai inférieur à 10 secondes, l’interrupteur retrouve son état précédent.

Après une interruption supérieure à 10 secondes, SkyRC indique que l’état ON/OFF au rétablissement de l’alimentation peut être aléatoire.

Caractéristiques techniques

Conseils d’installation

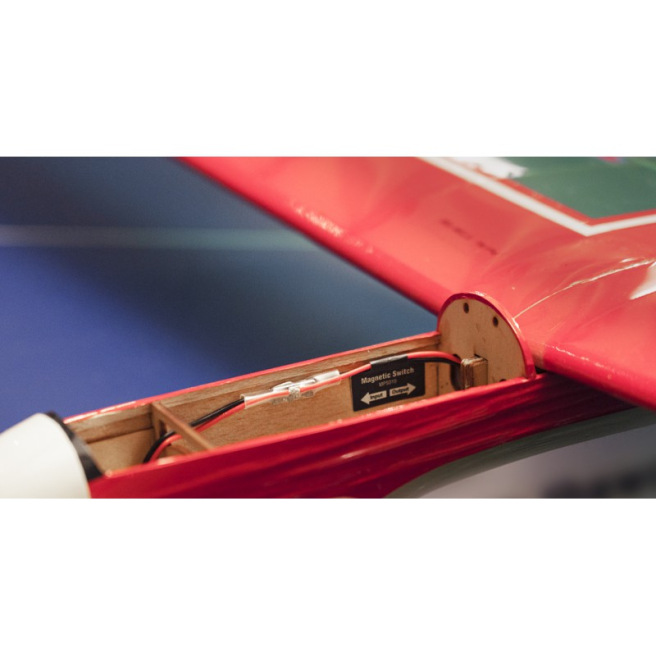

Installez le SkyRC MPS010 à l’intérieur du modèle en positionnant sa zone sensible suffisamment près de la paroi pour permettre l’activation avec l’aimant, à une distance d’environ 1 à 1,5 cm de la LED.

Placez l’autocollant fourni à l’extérieur du modèle afin de repérer facilement la position de la zone d’activation.

Veillez à respecter la tension d’alimentation de 3 à 13 V DC ainsi que les limites de courant de 7 A en continu et 10 A en pointe.

Après une coupure d’alimentation supérieure à 10 secondes, vérifiez toujours l’état ON/OFF du MPS010 avant d’utiliser votre modèle.
